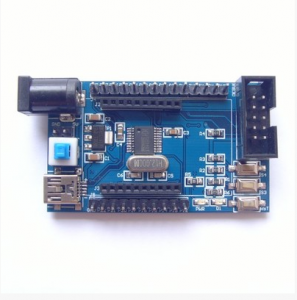

CC2530 ZigBee wireless module control the back-plane

1. onboard ZigBee wireless module interface,commonly used pin with double row needle leads,convenient experimental wiring

2. onboard CH340 chip,can be used for serial communication experimenting

3. onboard TI standard CC Debugger interface,easy to download and debug program,can also be used for analyzer

4. with 5 V to 3.3 V chip AMS1117_3.3,can through the DC power supply,at the same time provide battery

 interface

5. onboard power indicator LED lights and a programmable leds

6. onboard reset buttons and two programmable buttons

7. board size: 57.9 (mm) x34.1 (mm)
